复合式破碎机
复合式破碎机

复合式破碎机

进料粒度:小于100mm

处理量:5-100t/h

适应物料:河卵石、花岗岩、玄武岩、铁矿石、石灰石、石英石、煤矸石、建筑垃圾等。

概述:巨鑫机械复合式破碎机简称复合破,本系列产品经过独特优化设计,其性能达到了国际先进水平,兼有冲击破与锤破的优点,具有破碎比大、破碎能力强,锤头使用寿命长,结构简单、破碎物料种类多等优点,是一种具有新型细碎、粗磨功能的破碎机设备。

全国免费咨询热线: 18695877322
在线获取报价

复合式破碎机介绍

  复合式破碎机简称复合破,也叫立轴锤式破碎机,该产品结构经过独特优化设计,使其性能达到了石头破碎机系列产品先进水平,兼有冲击破与锤破的优点,是一种具有新型细碎、粗磨功能的破碎机设备。该设备与同类设备相比具有破碎比大、破碎能力强,锤头使用寿命长,结构简单、破碎物料种类多等优点。可破碎石灰石、水泥熟料、铁矿石、铝矿石、砂岩、石英、耐火材料、石膏、煤矸石等中硬物料,广泛应用于建材、矿业、冶金、煤炭、化工等行业主要破碎物料如下:

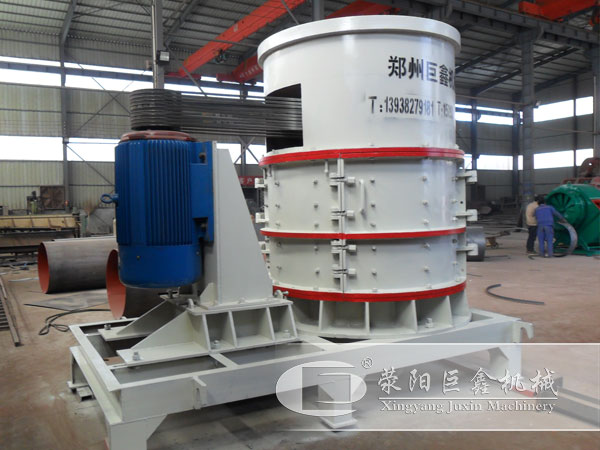

复合式破碎机图片

复合式破碎机发货

复合式破碎机生产厂家

复合式破碎机用户现场

复合式破碎机性能特点

复合式破碎机现厂案例展示

  1、复合式破碎机成砂率高、节能, 具有细碎、粗磨功能 。

  2、复合式破碎机出料粒度可调,粒状均匀,呈多边形 。

  3、锤头采用先进技术打造的耐磨合金锤头使用寿命长适合破碎中硬、脆性物料。

  4、复合式破碎机破碎比较大,且出料粒度可以任意调节,不受板锤、衬板磨损的影响。

  5、复合破破碎机无筛条设置,破碎水分含量高、含泥量大的物料时不易堵塞,含水份可达15%左右。

复合式破碎机工作原理

  复合式破碎机全机由传动装置、主轴、筒体、上盖及底座等部分组成,电动机经梯形三角带带动主轴旋转,主轴上装有锤头,物料从上部给料口进入机内,并靠重力下落,物料连续受到高速旋转的锤头的一系列冲击而被破碎,然后从下部排料口卸出。其内部结构图如下:

复合式破碎机结构图

  复合式破碎机工作时,块状矿石由进料斗落入上破碎腔内上甩料盘上,借助甩料盘的离心力将物料抛向筒体的内壁,与安装在内壁上的反击板猛烈碰撞,同时物料互相撞击,使之破碎或产生大量发丝裂纹,接着物料进入锥形转子腔后,在锥形空间呈螺旋状下落,经冲压、挤压,使之有裂纹的矿石进一步被破碎。由于锥形转子与衬板间的斜度,促使较小的物料向下迁移,达到由大到小自动实现分级破碎。物料在锥形转子腔内受锤头的打击,高速运行块料再次与反击板碰撞、物料流相互碰撞使物料经打击、撞击、剪切、挤压而粉碎,从而提高破碎效率。从锥形转子腔内落下的物料进入下破碎腔内,以借助甩料盘的离心力将物料进一步破碎成小颗粒。物料后进入圆柱形转子腔体内,对已被破碎的物料进行磨削,使物料进一步细碎,直至破碎成所需要的。

复合式破碎机技术参数

型号
Model

 800  1000  1250  1500  1750
转子直径
Rotor Diameter (mm)
 650  800  1000  1250  1560
筒体高度
Cylinder Height (mm)
 800  850  850  1000  1410
转速
Speed (r/min)
 1350  970  740  650  600
进料粒度
Feed Size (mm)
 50  70  100  100  100
出料粒度
Discharge Size (mm)
≤5 ≤5 ≤5 ≤5 ≤5
处理量
Processing Capacity (t/h)
 5-15  8-80  15-60  20-80  30-100
功率
Power (kw)
 30  55  90  110  132
外形尺寸
Dimension (mm)
 2200*860*1980  2700*1160*2000  2800*1400*2730  3100*1900*2300  3350*2100*2800
总重量
Weight (t)
 2.3  5.8  9.7  18.1  26.61
